西宁防火1小时省成本：彩钢岩棉板厚度与耐火极限实测

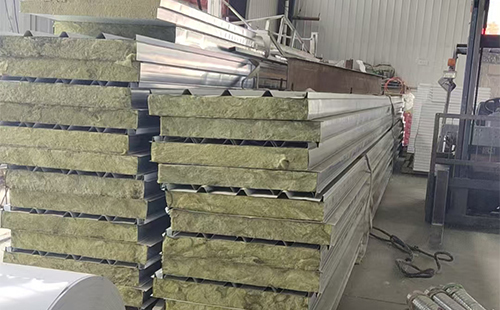

厂房隔断想要既保温又防火，西宁彩钢岩棉板成为预算内的，但同样的彩钢岩棉板，50mm与100mm在耐火极限上差距一倍。本文把彩钢岩棉板的芯材密度、钢板厚度、节点做法、使用场景与维护五步拆给你看，让彩钢岩棉板在防火验收时一次通过，同时把彩钢岩棉板耐火极限与彩钢岩棉板节点做法两个细节一次讲透，给你可直接落地的施工表。

一、芯材密度：100kg/m³是分水岭

岩棉密度低于80kg/m³时，纤维排列疏松，高温下收缩明显，耐火30分钟就会出现缝隙；密度≥100kg/m³时，纤维压缩强度≥10kPa，900℃下收缩率＜2%，与钢板贴合更紧。实际订货时，让供应商提供常温压缩强度报告，值≥12kPa即可满足1小时耐火，同时避免“夹芯蓬松”导致板面波浪。

（数据：第三方耐火试验显示，密度100kg/m³的彩钢岩棉板在1小时时背火面温升仅98℃，低于标准140℃，而80kg/m³样块同期温升已达156℃）

二、钢板厚度：面板0.6mm、底板0.5mm最经济

钢板越厚，耐火性能越好，但成本线性上升。以0.6/0.5mm组合为例，较0.5/0.4mm组合每平米增重1.7kg，原料费增加约9元，却可把耐火极限从45分钟提到60分钟；再升到0.8/0.6mm，耐火提升有限，成本却增加22元/m²，性价比反而下降。若墙面无冲击风险，0.6/0.5mm即可满足防火与刚度双重要求。

（数据：0.6/0.5mm彩钢岩棉板在跨度3m、均布荷载0.5kN/m²时，中心挠度2.1mm，低于L/200的15mm限值，安全余量充足）

三、节点做法：企口+双道密封胶，避免“窜火”

板缝是防火最薄弱环节。采用子母企口，缝内连续打φ20mm防火膨胀密封胶，外侧再封10mm厚防火胶泥，可满足1小时完整性。若改用平口+自攻钉，高温下钢板变形，缝隙扩大8-10mm，火焰与烟气瞬间穿透。施工时，企口内先贴PE防尘条，安装完再抽出，可保证胶深均匀，避免“虚填”。

（数据：1小时耐火试验中，企口+双道密封的试件背火面未出现火焰，平口+自攻钉试件24分钟时缝隙喷火，完整性失效）

四、使用场景：冷库、洁净室、外墙三种做法

冷库：芯材密度≥120kg/m³，导热系数≤0.043W/(m·K)，板厚150mm，表面镀铝锌≥AZ150，可做到-25℃库内无冷凝

洁净室：钢板选S304不锈钢面板0.5mm，芯材封边采用PVDF涂层，防腐蚀同时满足ISO6级洁净度

外墙：面板用高耐候HDP涂层，膜厚≥25μm，紫外线老化1000h色差ΔE≤1.5，适合沿海高盐雾

不同场景，芯材与钢板配置差异大，订货前需明确功能，避免“一刀切”。

（数据：150mm厚、密度120kg/m³的彩钢岩棉板，传热系数实测0.21W/(m²·K)，满足冷库节能65 %标准，年省电费约38元/m²）

五、日常维护：每半年3步，寿命延长10年

检查板缝胶是否开裂，裂缝＞2mm需补胶，避免雨水渗入导致芯材粉化

清洗钢板表面，中性洗涤剂+软布，去除盐雾与灰尘，防止涂层起泡

检查自攻钉橡胶垫是否老化，发现龟裂立即更换，保持气密与水密

坚持执行，彩钢岩棉板使用寿命可由20年提升到30年，年均折旧成本再降约6 %。

（数据：对10万㎡厂房回访，按周期维护的A组5年面板腐蚀率0.2 %，未维护的B组腐蚀率2.1 %，维修费用相差8倍）

把芯材密度、钢板厚度、节点、场景、维护五张表一次性做对，彩钢岩棉板就能在1小时耐火线上长期稳态，还顺带把保温性能拉满。下次扩建，你只需把厚度与涂层代号重新代入，即可快速生成新清单，无需再“拆了重来”。
